LCD连接方式

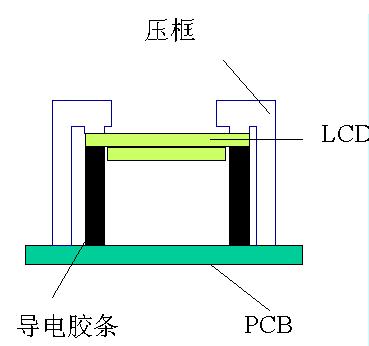

一、导电胶条连接

·使用此种连接方式时需要用一结构件将LCD与导电胶条和PCB版固定在一起

·因为电极间距可以做的很小，所以适合驱动路数多的产品。

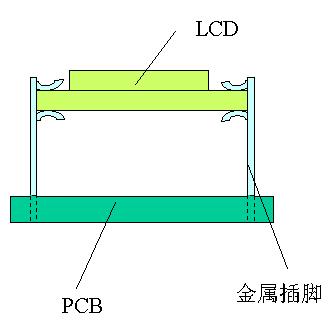

二、金属插脚连接

·将金属插脚固定在LCD外引线上，既可以直接将LCD固定在PCB上，也可以将LCD插在PCB的插座上。

·金属插脚间距有2.54mm,2.0mm,1.8mm.

·适用的玻璃厚度有1.1mm,0.7mm,0.55mm

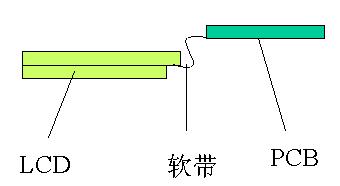

三、热压软带连接

·用FPC或斑马纸软带将LCD和PCB版连接在一起

·由于FPC或斑马纸片基是柔软的，所以使用时固定方便，并且可以减小安装厚度

四、TAB

·TAB是Tape Automated Bonding的缩写

·它是将带有驱动电路的软带通过ACF(各向异性导电膜）与LCD连接。

·减少了LCM的体积

五、COG

·COG是 Chip On Glass的缩写

·它是将IC电路与LCD通过ACF直接连在一起

·可以大大的减小体积

 六、实用液晶连接

IC与LCD的常见连接方式

        SMT 是英文“Surface mount technology”的缩写。即表面安装技术，这是一种较传统的安装方式。其优点是可靠性高，缺点是体积大，成本高，限制LCM的小型化。

        COB 是英文“Chip On Board”的缩写。即芯片被邦定(Bonding)在PCB上，由于IC制造商在LCD控制及相关芯片的生产上正在减小QFP（SMT的一种）封装的产量，因此，在今后的产品中传统的SMT方式将被逐步取代。

        TAB 是 英文“Tape Aotomated Bonding”的缩写。即各向异性导电胶连接方式。将封装形式为TCP(Tape Carrier Package带载封装)的IC用各向异性导电胶分别固定在LCD和PCB上。这种安装方式可减小LCM的重量、体 积、安装方便、可靠性较好！

        COG 是 英文“Chip On Glass”的缩写。即芯片被直接邦定在玻璃上。这种安装方式可大大减小整个LCD模块的体积，且易于大批量生产，适用于消费类电 子产品用的LCD，如：手机、PDA等便携式电子产品。这种安装方式在IC生产商的推动下，将会是今后IC与LCD的主要连接方式。

        COF 是英文“Chip On Film”的缩写。即芯片被直接安装在柔性PCB上。这种连接方式的集成度较高，外围元件可以与IC一起安装在柔性PCB上，这是一种新兴技术，目前已进入试生产阶段。
